Vidinis atjungimas

Patalpų kintamosios srovės atjungimo jungikliai tinka AC 50Hz maitinimo sistemoms, kurių vardinė įtampa yra 12kV ir mažesnė. Jie aprūpinti rankiniu valdymo mechanizmu ir naudojami elektros prietaisams įjungti ir išjungti, kai yra įtampa, bet nėra apkrovos. Šio gaminio veikimas atitinka GB/T 1985 „AC aukštos įtampos atjungimo jungikliai ir įžeminimo jungikliai“ specifikacijas. Taikomi scenarijai daugiausia montuojami patalpų skirstominėse spintose, pastotėse ir gamyklos paskirstymo patalpose, naudojamos šynoms atskirti, izoliuoti įeinančiame transformatorių gale arba kartu su grandinės pertraukikliais, kad būtų užtikrinta saugi priežiūra.

GN19-12/1250-31.5

1. Aukštis: mažesnis nei 1000 m;
2. Aplinkos temperatūra: žemiausia-25 laipsniai ~aukščiausia＋40 laipsnių ;
3. Santykinis oro drėgnumas per mėnesį Mažesnis arba lygus 90%, kasdien Mažesnis arba lygus 95%;
4. Vėjo slėgis: mažesnis arba lygus 7000PA (greičiui 34 m/s);
5. Ampitude: 8 žemės drebėjimo laipsnis;
6. Naudojimo metu neturi būti ugnies, degių medžiagų, sprogstamųjų medžiagų, korozinių medžiagų ir stiprios vibracijos.

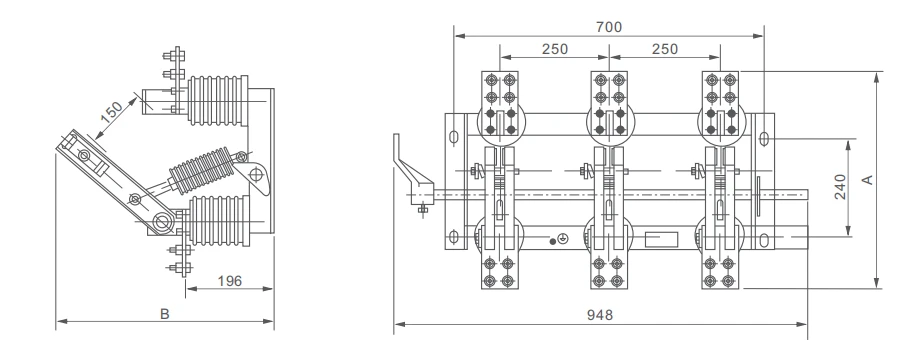

Dydžiai gali būti atnaujinti, susisiekite su mumis.

1. Trijų -fazių struktūra: sudaryta iš pagrindo rėmo, besisukančio veleno, porcelianinių stulpelių izoliatorių, peilių jungiklių ir kt. Kiekvienos fazės kontaktinis peilis yra dvigubo-plyšimo vario plokštė (su geru šilumos išsklaidymo ir didelio stiprumo), taip pat turi magnetinę užrakto plokštę (kad būtų padidintas kontakto korpuso pritraukimas ir trumpasis stabilumas).

2. Veikimo režimas: įrengtas CS6-1 rankinis mechanizmas, jis taip pat palaiko elektrinį veikimą (pasirinktinai). Atidarant ir uždarant jungiklį yra aiškiai matomas atjungimo tarpas, užtikrinantis priežiūros saugumą.

3. Išvestiniai modeliai: yra sieninio-skvarbaus tipo (GN19-12C) (tinka į sieną-įrengti skirstomąsias spintas), anti-taršos tipo, didelio aukščio tipo, taip pat gali būti aprūpintas tiesioginio rodymo įrenginiu.

1. Išpakavimas ir patikrinimas → Patvirtinkite, kad pagrindinis korpusas ir priedai yra sukomplektuoti, porcelianinis butelis nepažeistas ir parametrai atitinka

2. Padėkite montavimo paviršių → Nuvalykite skirstomosios spintos skersinę siją / kronšteiną, kad įsitikintumėte, jog jis yra plokščias ir atitinka apkrovos-laikymo standartus

3. Pritvirtinkite pagrindinį korpusą → Pritvirtinkite apatinį rėmą M12 varžtais, kurių priveržimo momentas yra didesnis nei 40 N · m

4. Kalibruokite trijų-fazių padėtis → sureguliuokite trijų-fazių atstumus nuo centrų (pagal projektinius brėžinius, pvz., 210 mm)

5. Prijunkite darbinį švaistiklį → Prijunkite pagrindinio korpuso besisukantį veleną prie CS6-1 mechanizmo ir sureguliuokite švaistiklio ilgį

6. Rankinis bandomasis veikimas → Du kartus atidarykite ir uždarykite jungiklį, kad įsitikintumėte, jog liečiant peilį neužstrigo ir ar padėtis nenukrypsta

7. Patikrinkite atidarymo tarpą → Tarpas atidarius turi būti didesnis arba lygus 180 mm, o kontakto gylis uždarius turi būti didesnis arba lygus 80 %

8. Elektros instaliacija → Šynų / kabelių jungtis užtepkite laidžia pasta, o varžtų priveržimo momentas turi būti didesnis arba lygus 35 N · m

9. Izoliacijos bandymas → Izoliacijai išmatuoti naudokite 2500 V megohmetrą. Atsparumas, didesnis nei arba lygus 1000MΩ, laikomas tinkamu

10. Galutinis patikrinimas → Pažymėkite atidarymo ir uždarymo vietas ir užrašykite įrengimo parametrus
